BYOP — 전력계통 종합 시뮬레이터

주요 기능

모델링부터 과도해석·운영계획까지

계통을 직접 편집하고, 정상상태와 동특성을 같은 케이스 안에서 이어서 분석합니다.

01

기준 모델 내장 · 내 계통 만들기

공개데이터 기반 한국 합성 전력계통 모델(GIST Korea Test System)과 공개 시험 계통 IEEE 9-Bus · IEEE 118-Bus · Kundur 2지역 계통을 내장. 빈 케이스나 좌표 없는 백지 지도에서 모선과 설비를 직접 편집해 내 계통을 만들 수도 있습니다.

02

조류계산·상정고장

AC 조류계산과 N-1 상정고장 전수 스캔, 단락용량·지락전류 오버레이로 계통 상태를 즉시 진단합니다.

03

RMS·EMT 과도해석

전기기계 동요(RMS)와 3상 순시 파형(EMT) 시간영역 해석. 발전기·HVDC·재생에너지·보호계전 동특성 모델을 지원합니다.

04

운영계획 최적화

기동정지계획(UC/SCUC)·경제급전(ED)·최적조류(OPF)와 예비력·안전도제약, 운전점 도출·가격산정(LMP)까지 하나의 흐름으로.

05

소신호 안정도·감쇠 설계

모드 해석과 PSS 감쇠 설계 도구로 저주파 동요를 진단하고 제어기를 튜닝합니다.

06

케이스 공유

편집·시나리오·결과가 하나의 .byopc 파일로 동행 — 동료와 케이스를 주고받으며 협업할 수 있습니다.

지도 · 주파수 전파 모선 2,400여 개·발전기 620여 기·선로 1,400여 회선의 한국 합성 전력계통 모델 동특성 모의실험 영상입니다. 지도 © OpenStreetMap contributors (ODbL)

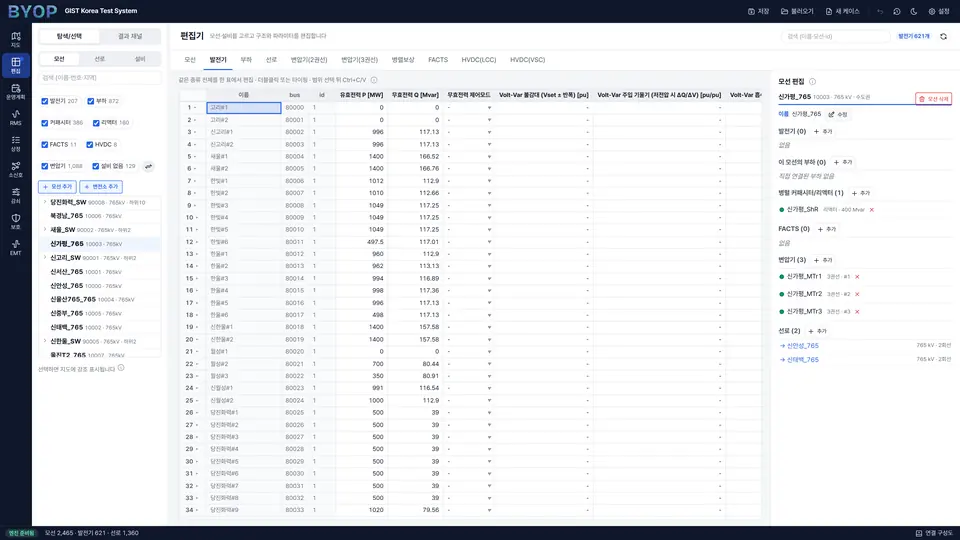

BYOP 편집기 화면 — 발전기 일괄 편집 표와 오른쪽 모선 편집 패널 — 편집 발전기·부하·선로·변압기·FACTS·HVDC를 표에서 일괄 편집하고, 선택한 모선에 달린 설비는 오른쪽 패널에서 바로 손봅니다.

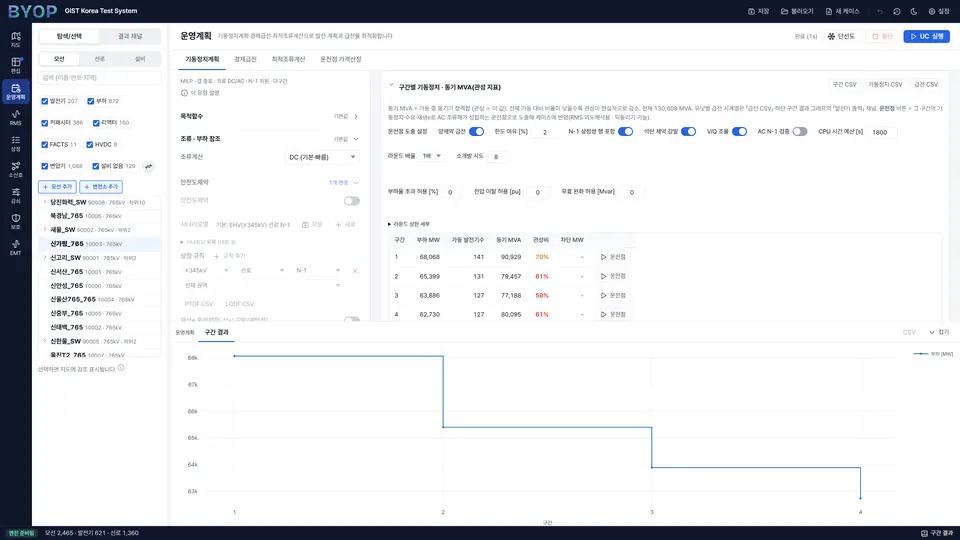

BYOP 기동정지계획 결과 화면 — 구간별 기동정지 표와 구간 결과 그래프 — **기동정지계획** 4구간 기동정지계획을 1초에 풀고, 구간별 가동 발전기와 동기 MVA·관성비를 표와 그래프로 확인합니다.

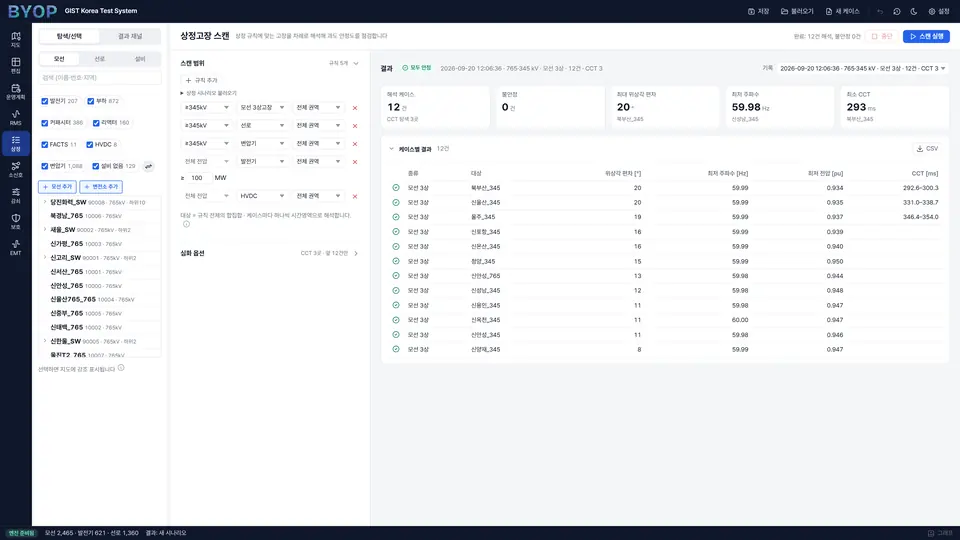

BYOP 상정고장 스캔 화면 — 케이스별 위상각 편차·최저 주파수·최저 전압·CCT 표 — **상정고장 스캔** 상정 규칙에 맞는 고장을 차례로 해석해 위상각 편차와 최저 주파수·최저 전압을 모으고, 임계고장제거시간(CCT)까지 탐색합니다.

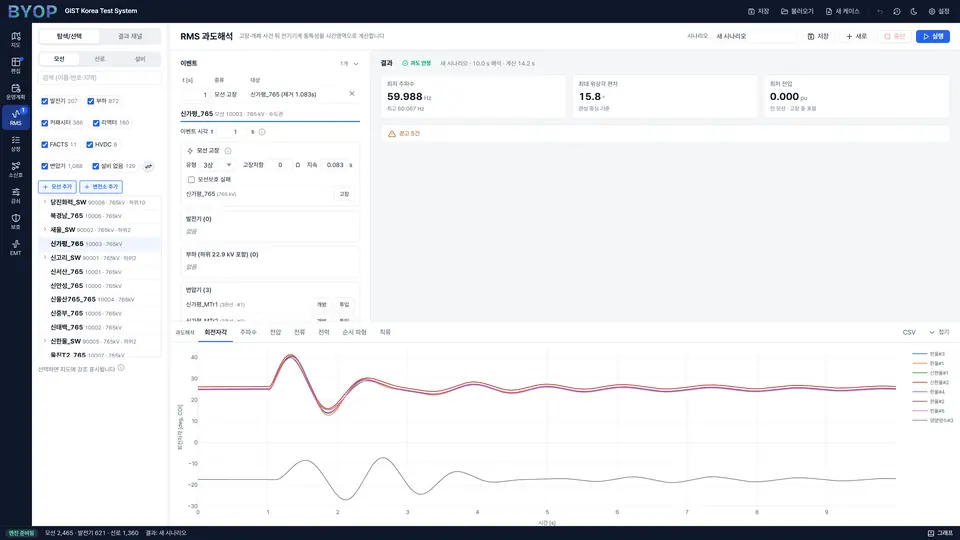

BYOP RMS 과도해석 결과 화면 — 발전기 회전자각 동요 그래프 — **RMS 과도해석** 765kV 모선 3상 고장을 10초 구간으로 풀어 발전기 회전자각 동요와 주파수 최저점을 봅니다.

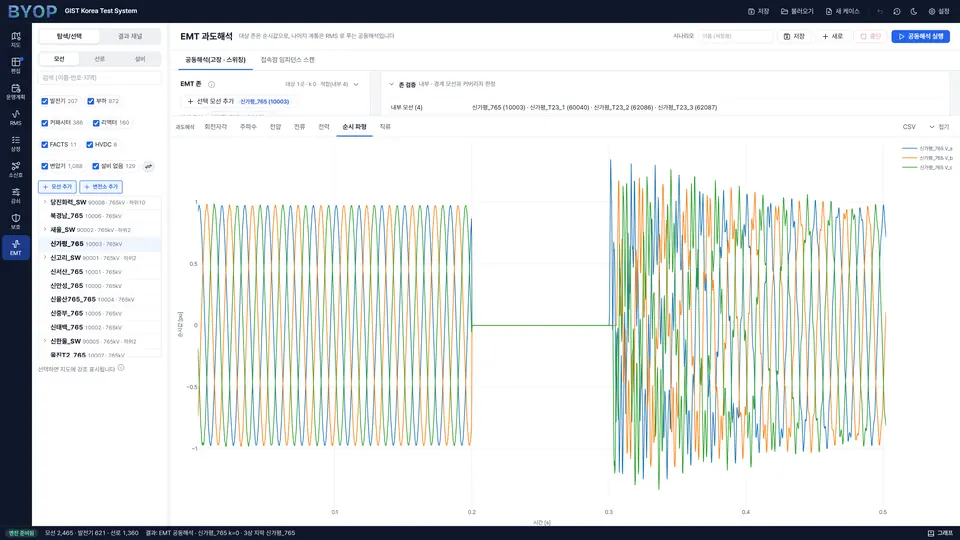

BYOP EMT 과도해석 결과 화면 — 3상 순시 전압 파형 — **EMT 과도해석** 같은 계통을 3상 순시 파형으로, 3상 지락 0.5초 구간의 상전압입니다.

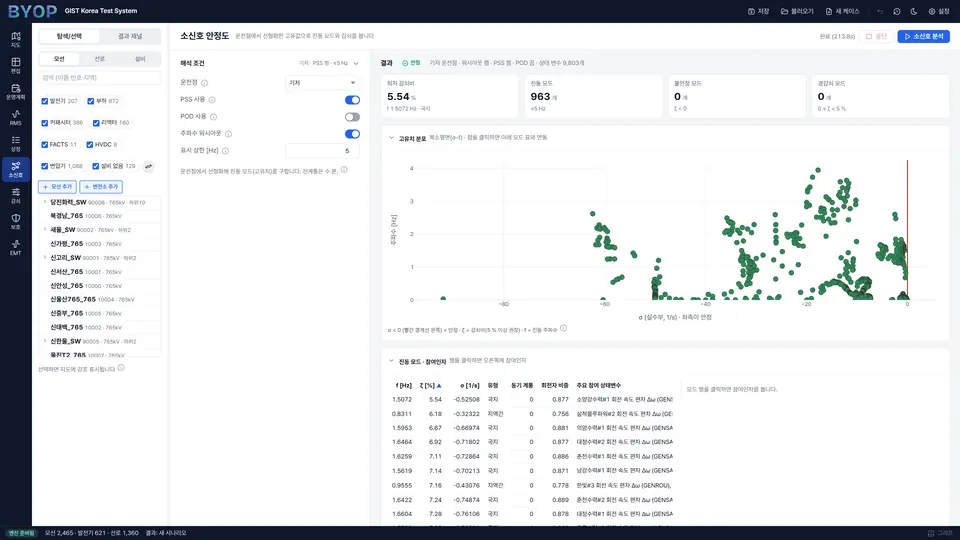

BYOP 소신호 안정도 화면 — 고유치 분포 그래프와 참여인자 표 — **소신호 안정도** 상태변수 9,803개의 고유치를 모두 구해 진동 모드 963개와 감쇠비를 정리하고, 참여인자로 원인 설비를 짚습니다.

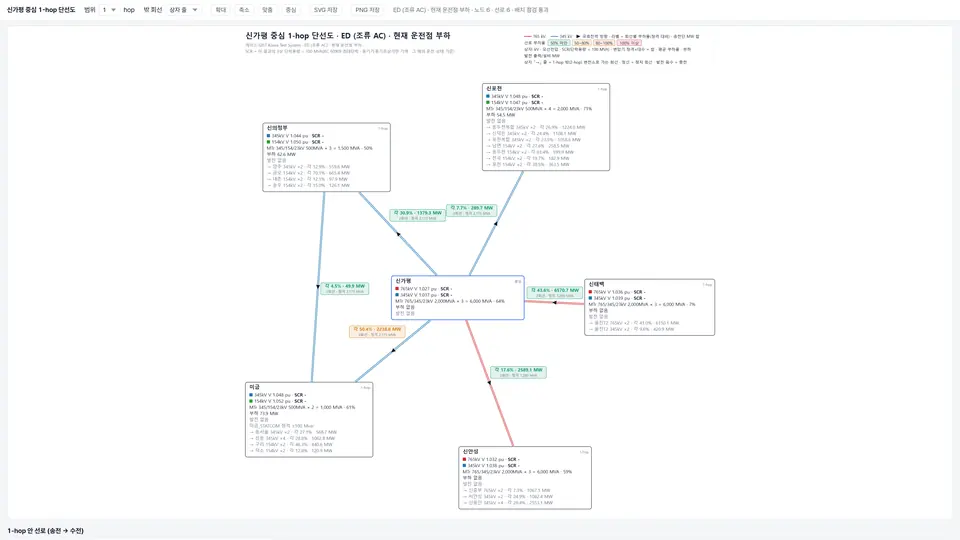

BYOP 단선도 창 — 선택한 모선을 중심으로 그린 1-hop 단선도, 밝은 테마 — **단선도** 선택한 모선을 중심으로 1~2-hop 단선도를 자동으로 그립니다. 그림 안의 다른 모선을 누르면 그곳을 중심으로 다시 그려, 계통을 따라가며 이어서 살펴볼 수 있습니다. 모선 전압과 변압기 이용률, 회선별 부하율과 조류를 한 장에 모읍니다.

BYOP EMT 과도해석 결과의 R-X 궤적 — 지락 루프 임피던스가 1단 정정 원 안으로 들어와 트립한다 — **보호계전 · R-X 궤적** 고장 중 거리계전이 계측한 임피던스가 정정 원 안으로 들어와 트립하기까지를 루프별로 따라갑니다.

가격

월 구독제로 전 기능을 제공합니다

Standard

월 99,000원 (부가세 포함)

BYOP 전 기능 이용 (조류계산·RMS/EMT·운영계획·스캔·보호계전)
기준 모델 포함 (한국 합성 전력계통 모델 · 공개 시험 계통)
라이선스 키 1개당 PC 2대까지 활성화
여러 개를 한 번에 구매하면 라이선스 키가 개수만큼 발급되고, 한 번에 결제·갱신됩니다
제공 기간: 결제일로부터 1개월 — 매월 자동 갱신되는 월 단위 정기결제
기능 업데이트 포함
이메일 기술지원

구독 시작하기

정기결제 안내 — 구독 시작 시 등록한 카드로 매월 자동 결제됩니다. 해지는 언제든 가능하며, 해지 시 다음 달부터 결제가 중단되고 이미 결제한 이용 기간이 끝날 때까지 계속 사용할 수 있습니다. 자세한 내용은 환불 정책을 확인하세요.

구매 안내

구매·이용 절차

결제 페이지에서 수량과 이메일을 입력하고 카드를 등록하면 첫 달 결제와 함께 구독이 시작됩니다.
라이선스 키가 화면과 이메일로 발급됩니다. 여러 개를 구매하면 키가 개수만큼 나오니 쓸 분께 하나씩 나눠 주세요.
BYOP 를 Microsoft Store 에서 설치하고 첫 실행 시 활성화 창에 라이선스 키를 입력합니다.
키 1개로 PC 2대까지 활성화할 수 있으며, 앱에서 기기를 해제하고 다른 PC 로 옮길 수 있습니다.
구독 해지·해지 취소·기기 해제는 구독 관리 페이지에서 이메일과 라이선스 키로 직접 할 수 있습니다. 해지하면 다음 결제부터 중단되고 이용 기간이 끝날 때까지 계속 사용할 수 있습니다.

기관·기업의 연 단위 계약(세금계산서 발행)은 yunsukim@quantify.co.kr 로 문의해 주세요.

문의

도입 상담, 기능 문의, 기관·기업 계약 등 어떤 문의든 환영합니다.

✉ yunsukim@quantify.co.kr
